Resistor kya hota hai
Resistor kya hota hai रजिस्टर कितने प्रकार की होती हैं? =Resistor एक प्रकार का इलेक्ट्रॉनिक कंपोनेंट होता है जो करंट के रास्ते में रुकावट पैदा करता है Resistor अपने रेजिस्टेंस वैल्यू के अनुसार रुकावट पैदा करता है जैसे अगर रेजिस्टेंस की वैल्यू ज्यादा होती है तो वह ज्यादा रुकावट पैदा करती है और अगर कम वैल्यू की Resistor यूज़ की जाए तो वह काम रुकावट पैदा करती है बस यही होता है रजिस्टर का काम
LVR Resistor- Low value register
- जिस रजिस्टर की रेजिस्टेंस वैल्यू 50Ω Ohms से कम होती है उसे LVR Resistor कहते हैं
HVR Resistor- High value register
- High value register जी रजिस्टर की रेजिस्टेंस वैल्यू 50Ω Ohms से ज्यादा होती है उसे HVR Resistor कहते हैं
Testing of Register LVE & HVR
- मल्टीमीटर को बीप रेंज पर सेट करके अगर LVR Resistor को चेक किया जाता है तो बीप की साउंड आती है जबकि HVR Resistor को चेक करने पर बीप साउंड नहीं आती है
रजिस्टर के दो ही टर्मिनल होते हैं और इसे पीसीबी पर किसी भी साइड से लगाया जा सकता है
- रजिस्टर के दो ही टर्मिनल होते हैं और इसे पीसीबी पर किसी भी साइड से लगाया जा सकता है

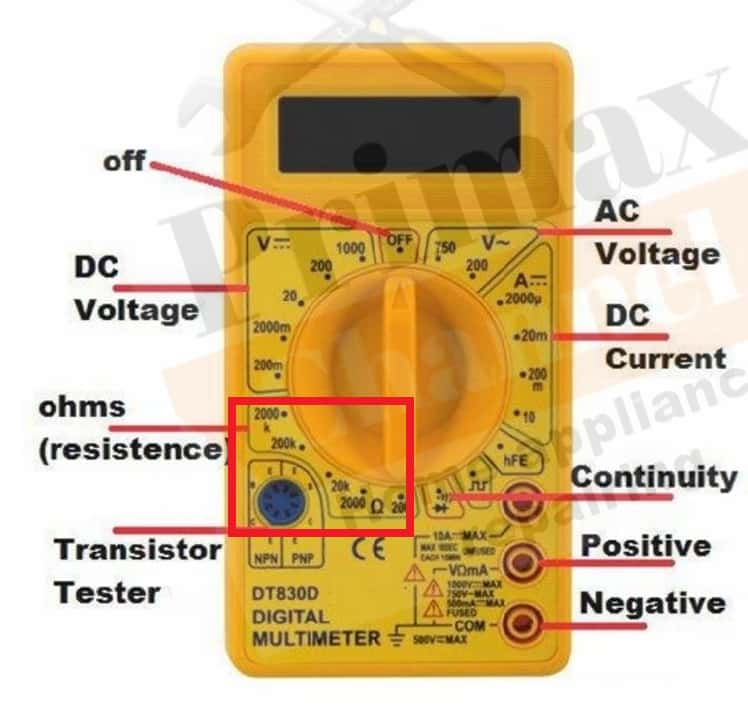

मल्टीमीटर को OHMS रेंज पर सेट करके की register की रेजिस्टेंस चेक की जाती है रेजिस्टेंस की दोनों टर्मिनल पर चेक करने पर वैल्यू बराबर ही आती है
Types of resistor in hindi रजिस्टर कितने प्रकार की होती हैं?
- Karbonn Resistor
- SMD Resistor
- Pack/ Netwoork Resistor
- EIA 96 Series Resistor (coding tabe)
SMD Resistor
- इसके दोनो Ternginal Silver Line के रूप में बने होते हैं। और Bodly Black colour की होती है। लेकीन कुछ SMD resistor में Body Green black, Blue black, Sky colour Red black Lite Silver होती है।
- इसके Doody पर कुछ Digit लिखे होते है। जीसे SMD CODE कहते है। इसी Coele की Helf से resistor की resistor value नीकाली जाती है!
SMD Resistor को पहचानने का तरीका
हर SMD रेसिस्टर पर एक कोड (Code) लिखा होता है —
जैसे: 101, 472, 1003, 01C, आदि।
3 तीन अंकों वाला कोड (जैसे 101, 472, 222)
पहले दो अंकबहुत महत्वपूर्ण होते हैं
पहले दो अंक जो भी डिजिटल रहते हैं उनको से वैल्यू में लिखना होता है और जो लास्ट का डिजिटल रहता है उतने ही (0) जीरो लगते होते हैं और उसको हजार से डिवाइड कर दिया जाता है
उदाहरण:
कोड गणना रेसिस्टेंस वैल्यू
101 10 × 10¹ = 100Ω
472 47 × 10² = 4700Ω = 4.7kΩ
222 22 × 10² = 2200Ω = 2.2kΩ
4 चार अंकों वाला कोड (जैसे 1003, 4702, 5601)
- पहले तीन अंक → महत्वपूर्ण अंक
- चौथा अंक → जितने ज़ीरो (0) लगाने हैं
उदाहरण:
कोड गणना रेसिस्टेंस
1003 100 × 10³ = 100,000Ω = 100kΩ
4702 470 × 10² = 47,000Ω = 47kΩ
5601 560 × 10¹ = 5600Ω = 5.6kΩ

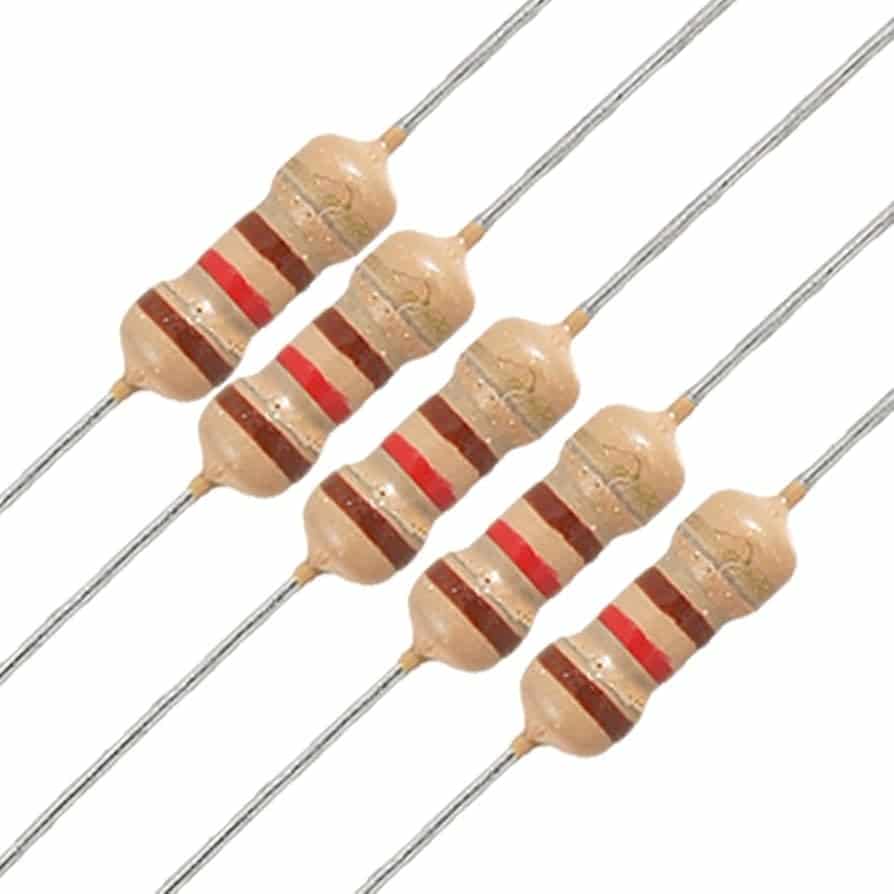

Carbon Resistor क्या होता है?
कार्बन रेसिस्टर एक ऐसा कंपोनेंट (Resistor) होता है, जो कार्बन (Carbon) से बनाया जाता है।
इसका काम होता है —
- करंट (Current) को सीमित करना
- वोल्टेज डिवाइडर के रूप में काम करना
- सर्किट को प्रोटेक्शन देना
